Комплектна трансформаторна підстанція міських мереж
Комплектна трансформаторна підстанція міських мереж КТПММ це електроустановка, призначена для прийому, перетворення і розподілу електричної енергії в промислових, сільськогосподарських і міських мереж, що складається з високовольтного розподільчого пристрою, відсіку силового трансформатора, низьковольтного розподільчого пристрою. Підключення: 6-10/0,4 кВ Повітря-Кабель, Кабель-Кабель Прохідна, Тупікова
Потужність силового тр-ра, кВА | Iном. Запобіжн. Uном 10/6 кВ | Розподільчий пристрій 0,4 кВ | |||||||
|---|---|---|---|---|---|---|---|---|---|
Iном. РБ/ ПН | Тр-ри струму Т-0,66 | АВ №1 Iном. | АВ №2 Iном. | АВ №3 Iном. | АВ №4 Iном. | АВ №5 Iном. | АВ №6Iном. | ||
160 | 20/31,5 | 250/200 | 200/5 | 160 | 100 | 80 | 80 | ||
250 | 31,5/31,5 | 250/200 | 200/5 | 160 | 100 | 80 | 80 | ||
400 | 20/31,5 | 250/200 | 200/5 | 160 | 100 | 80 | 80 | ||
630 | 20/31,5 | 250/200 | 200/5 | 160 | 100 | 80 | 80 | ||
1000 | 20/31,5 | 250/200 | 200/5 | 160 | 100 | 80 | 80 | ||
160 | 20/31,5 | 250/200 | 200/5 | 160 | 100 | 80 | 80 | ||

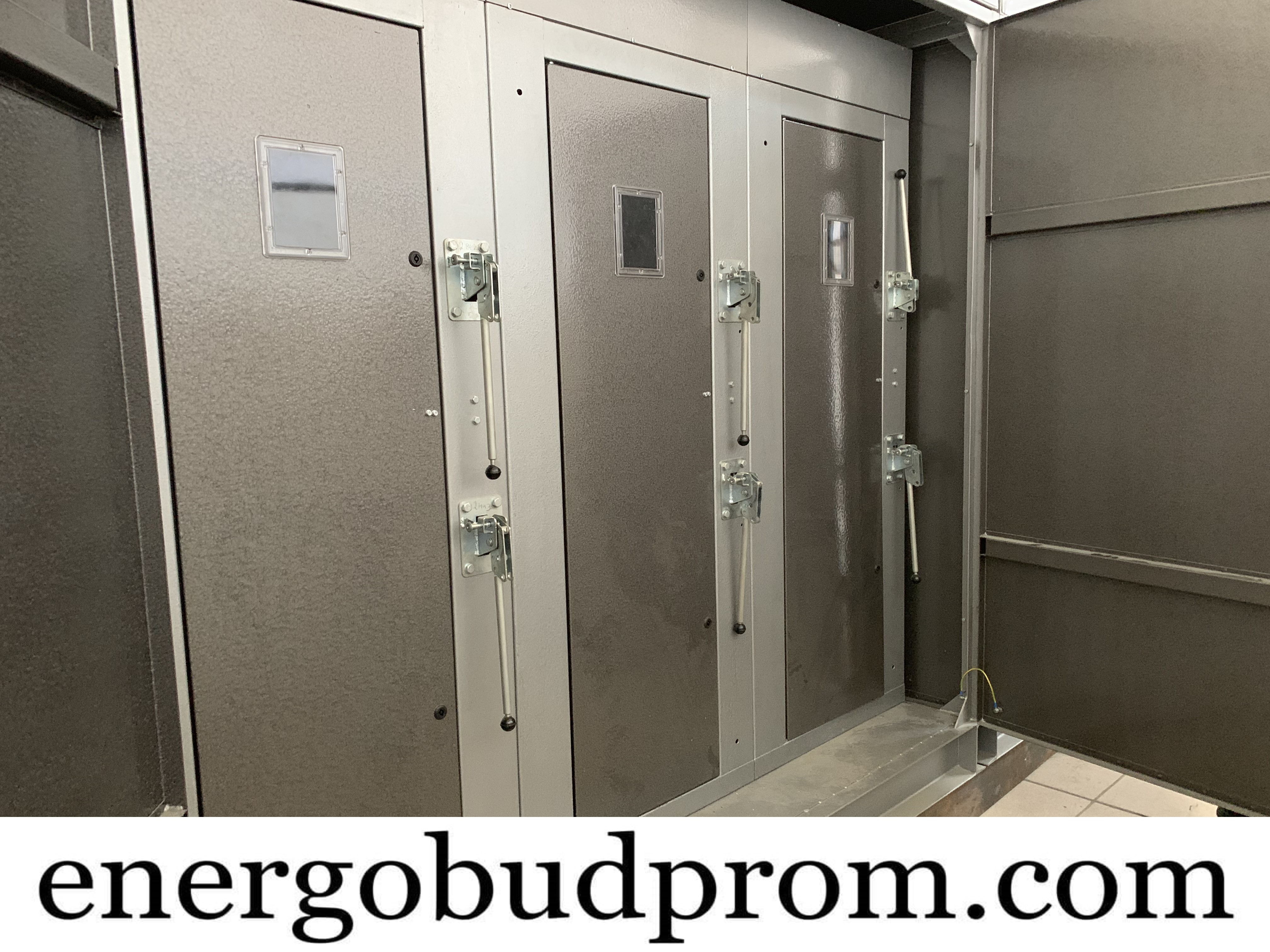

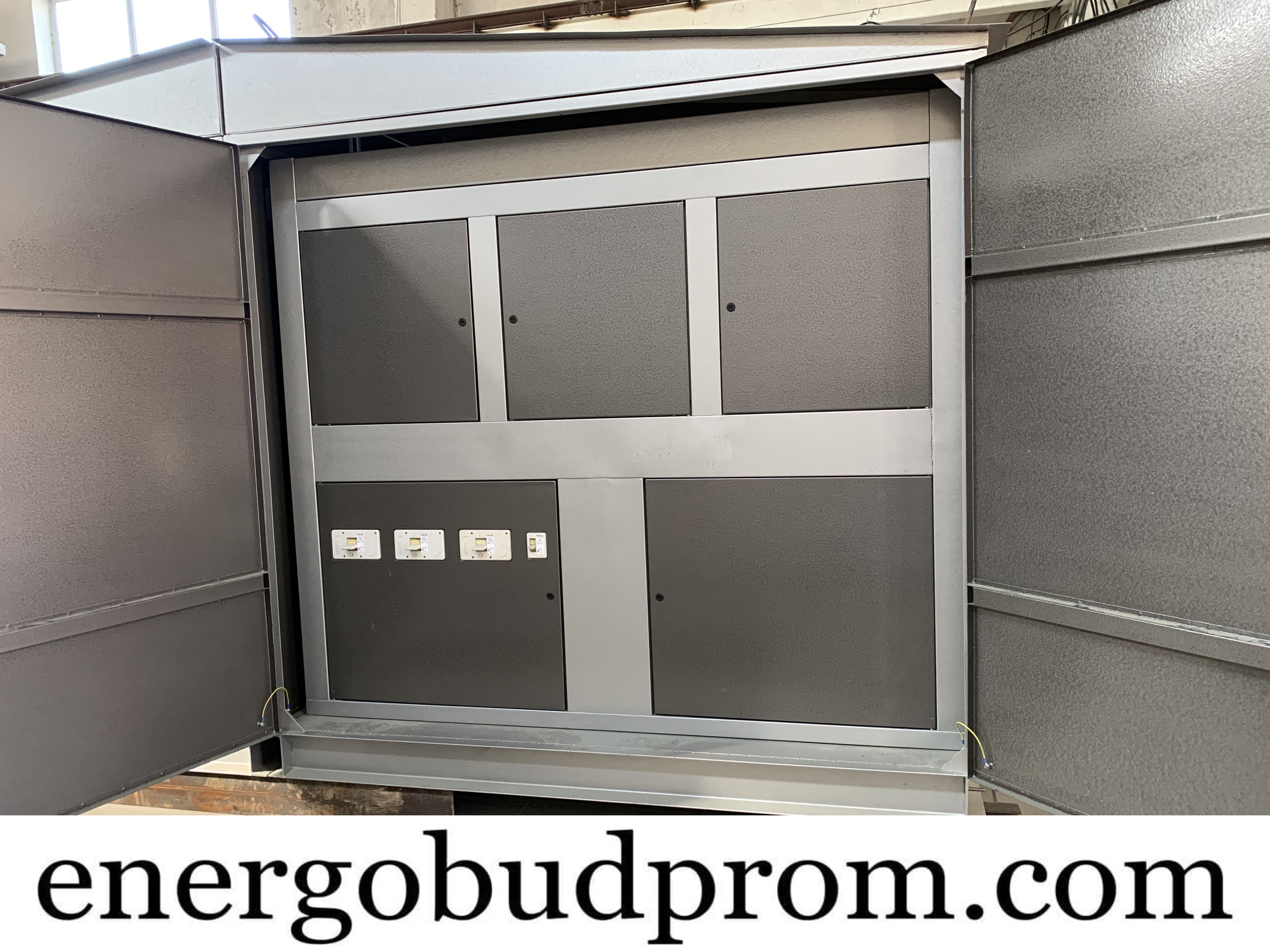

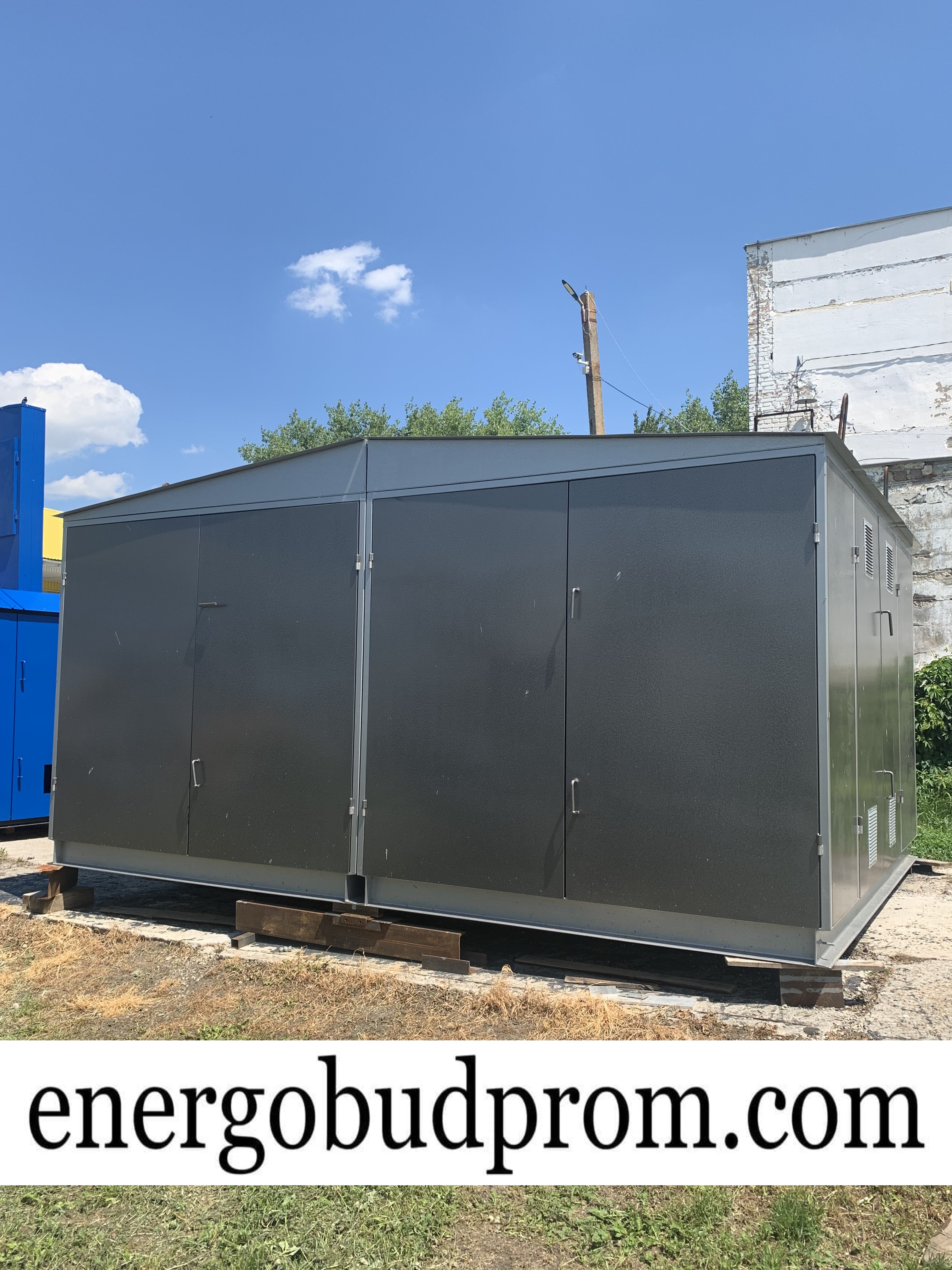

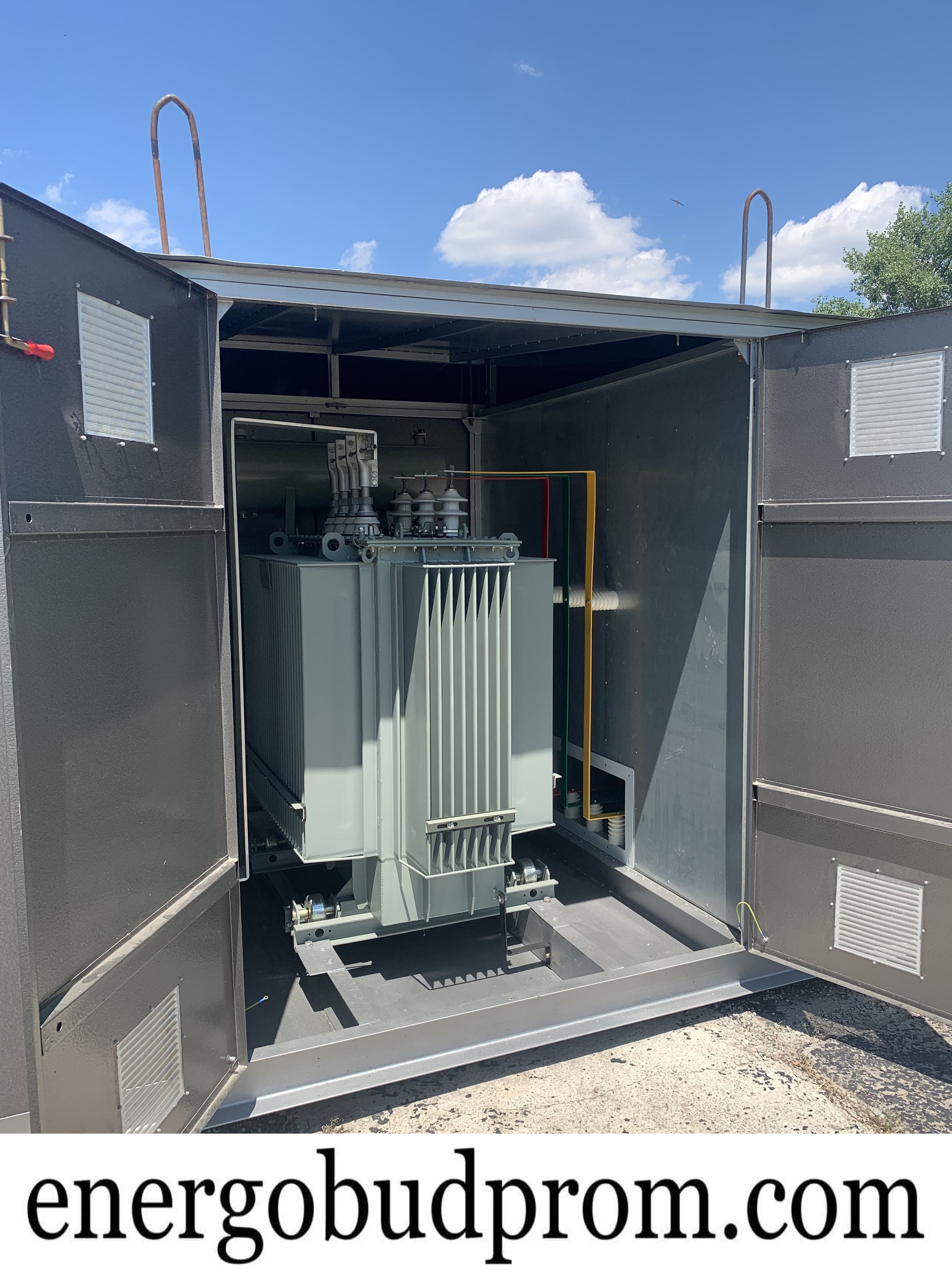

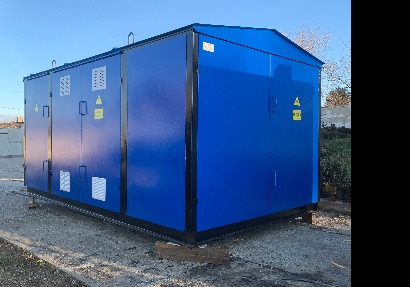

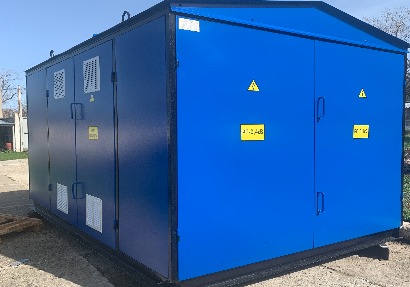

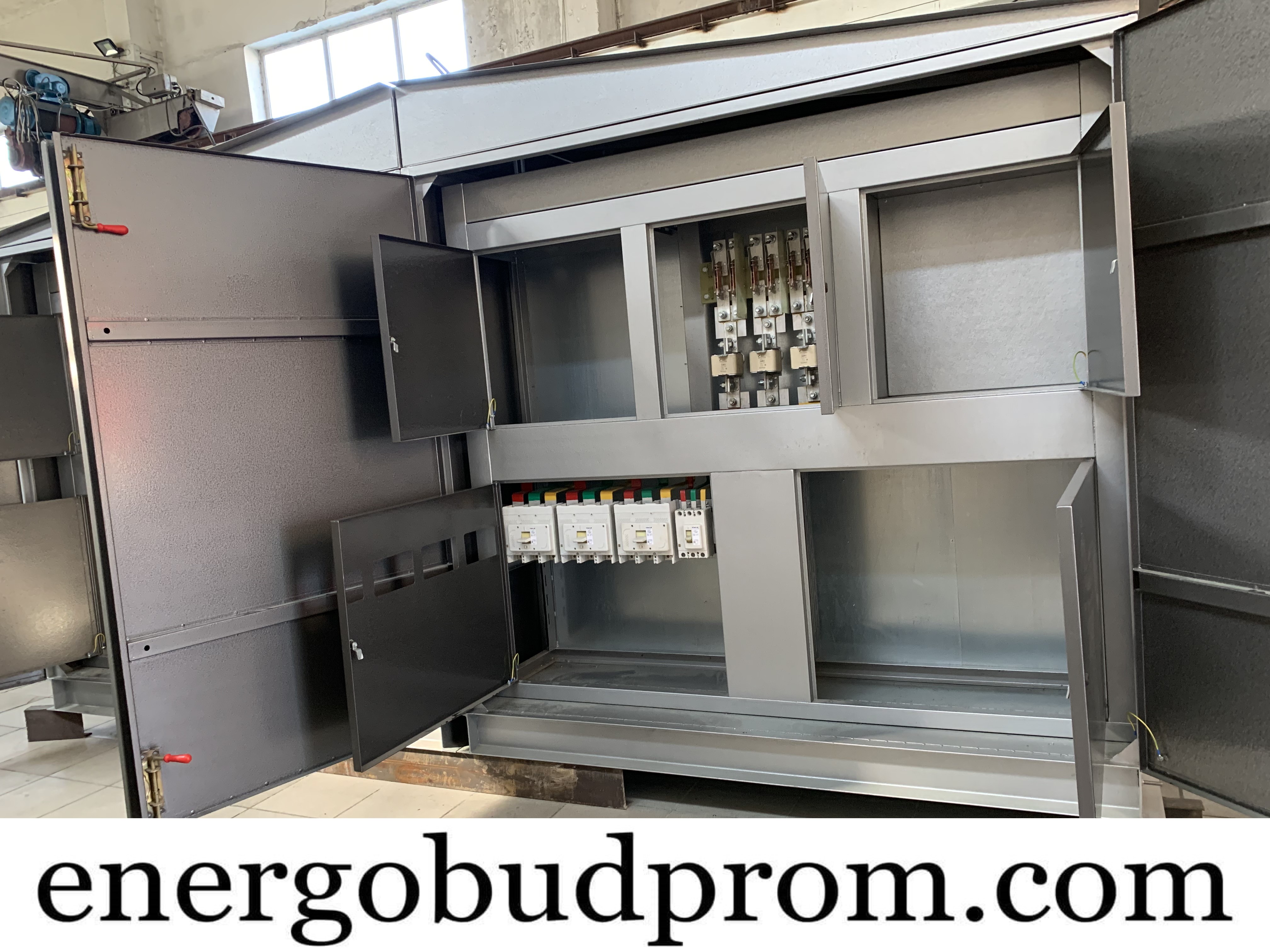

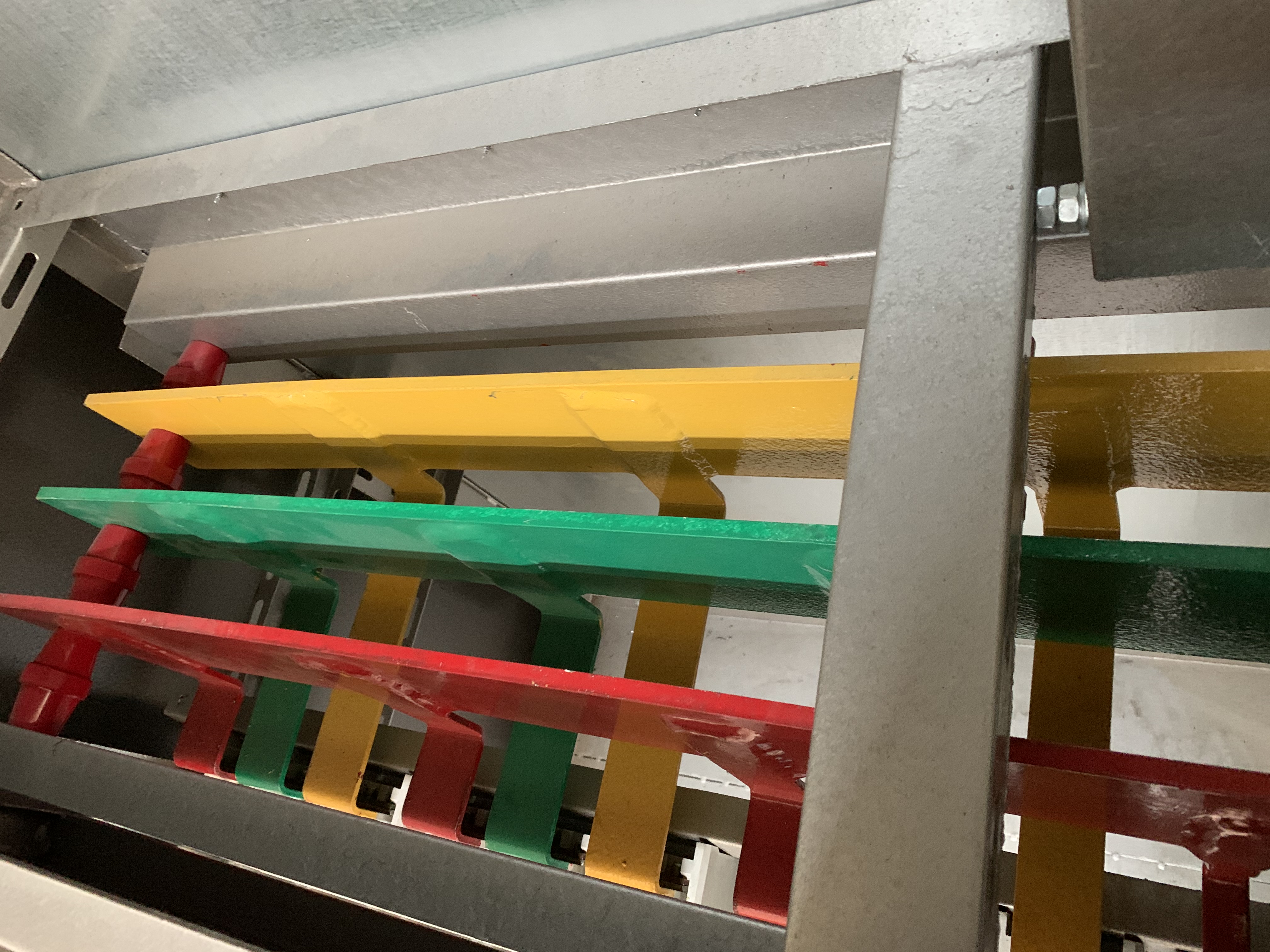

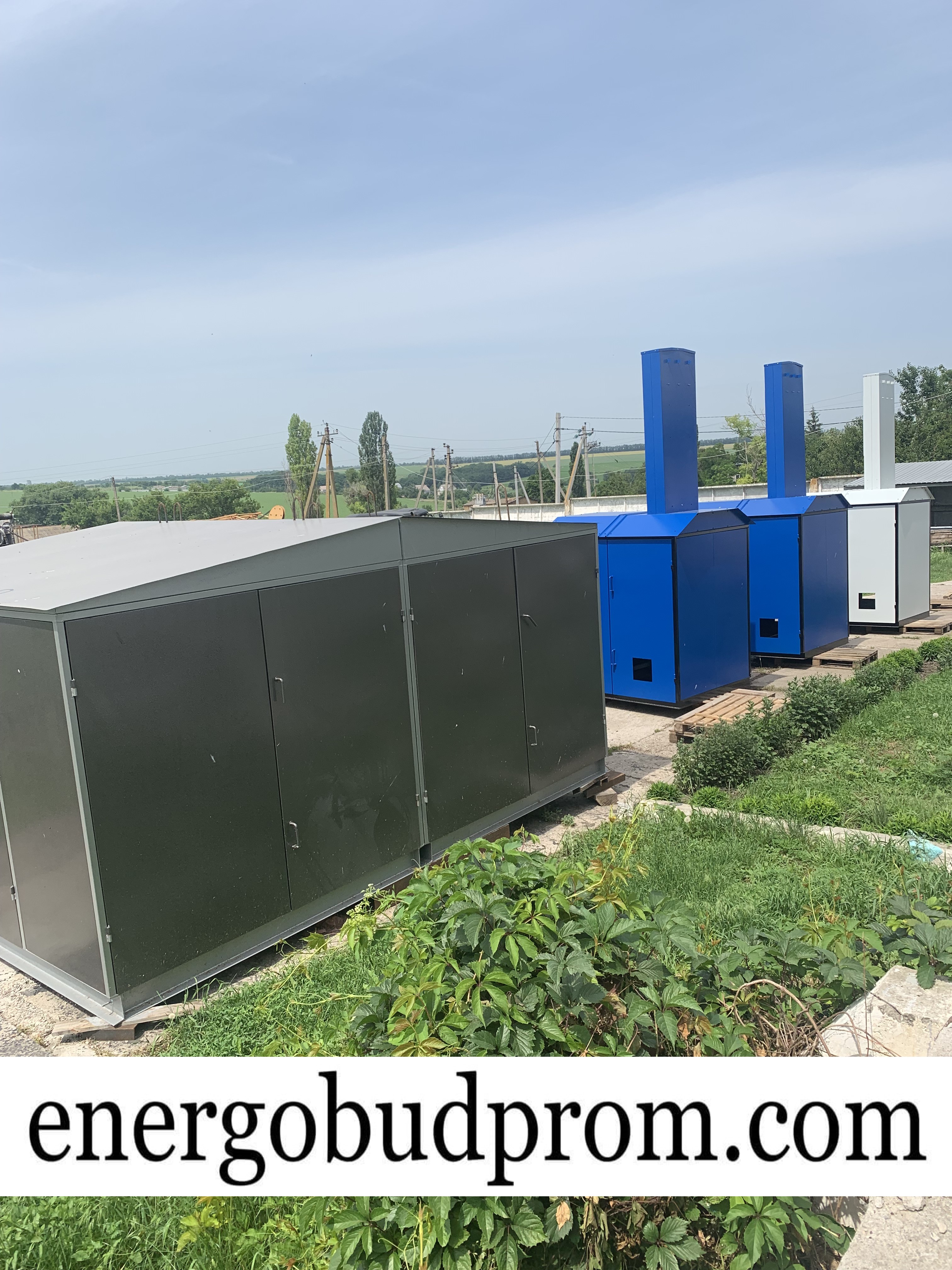

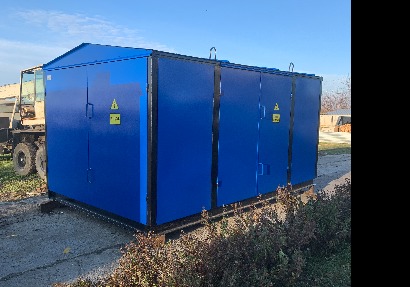

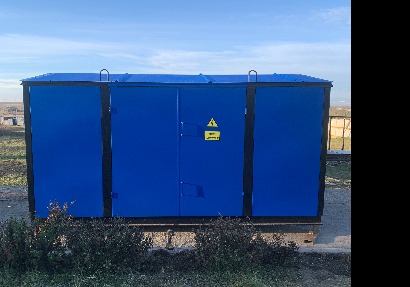

Фотогалерея
