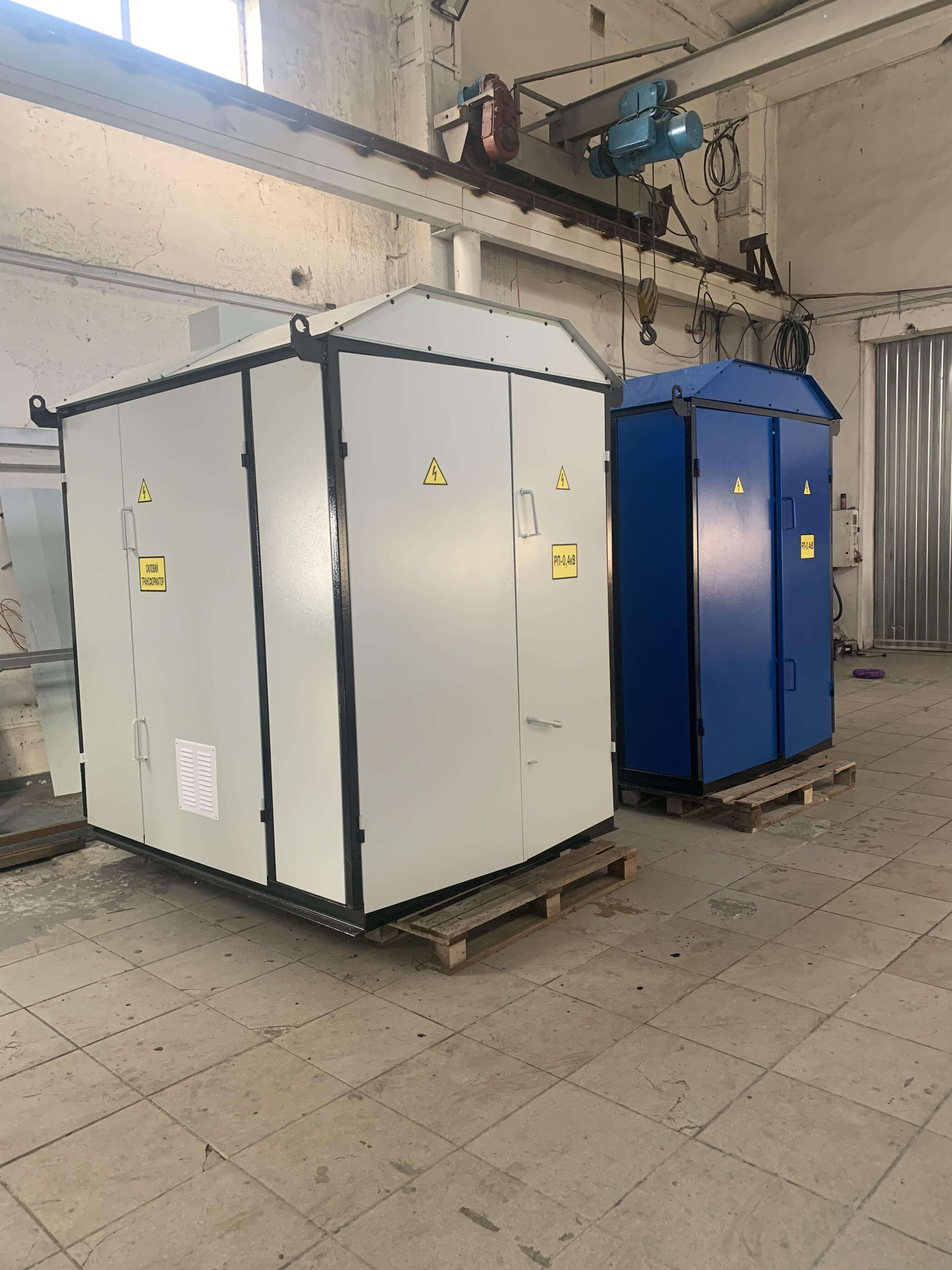

Комплектна трансформаторна підстанція КТП1 - 100/10/0,4
Комплектна трансформаторна підстанція КТП1 це електроустановка, призначена для прийому, перетворення та розподілу електричної енергії в промислових, сільськогосподарських і міських мережах, що складається з високовольтного відсіку, відсіку силового трансформатора, низьковольтного розподільчого пристрою.
Підключення:
6-10/0,4 кВ
Повітря-Повітря,
Повітря-Кабель
Стандартні схеми КТП1:

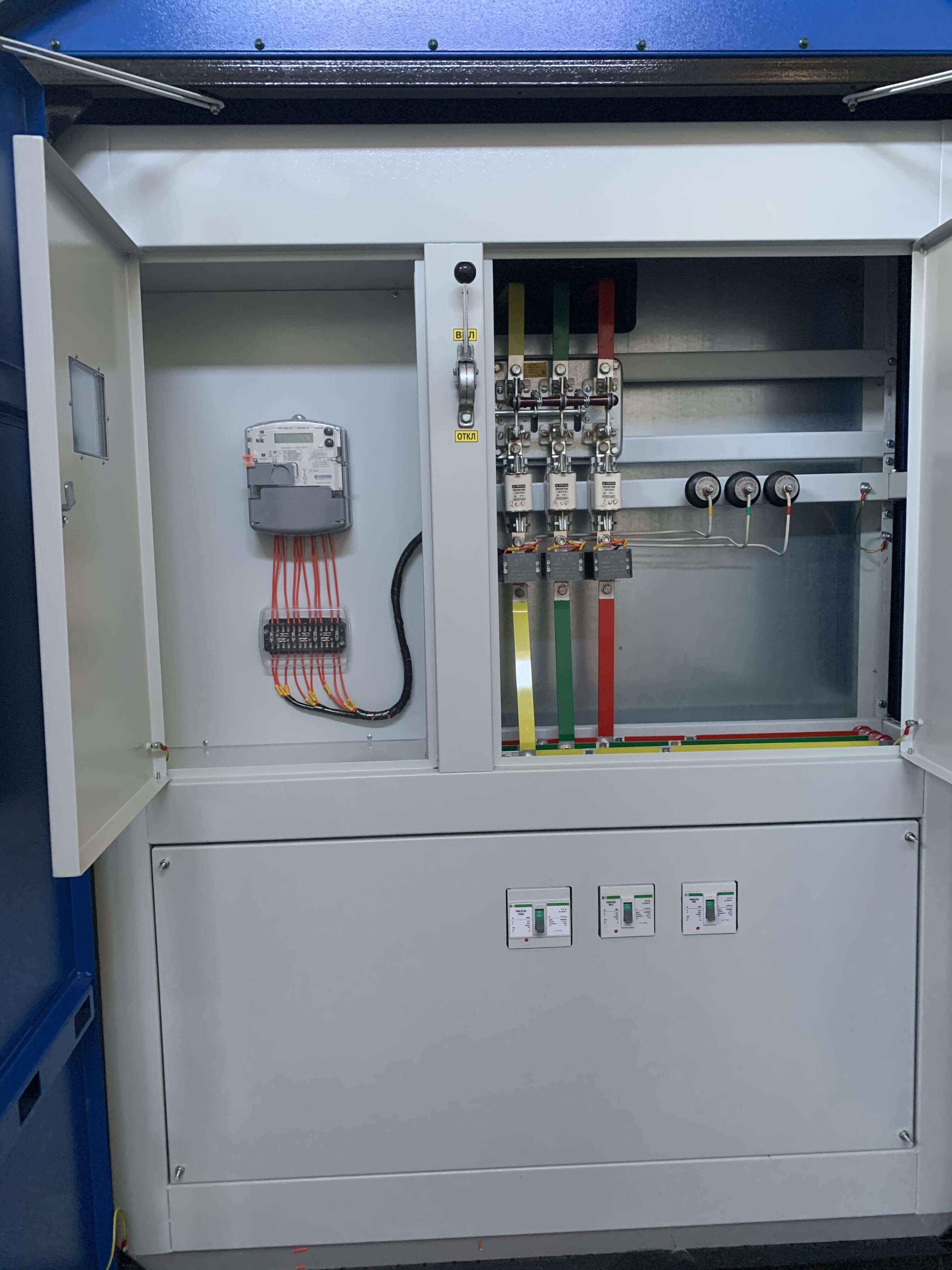

Потужність силового тр-ра, кВА | Iном. Запобіжн. Uном 10/6 кВ | Розподільчий пристрій 0,4 кВ | |||||||
|---|---|---|---|---|---|---|---|---|---|
Iном. РБ/ ПН | Тр-ри струму Т-0,66 | АВ №1 Iном. | АВ №2 Iном. | АВ №3 Iном. | АВ №4 Iном. | АВ №5 Iном. | АВ №6Iном. | ||
8/10 | 100/50 | 75/5 | 63 | 40 | |||||
10/16 | 250/100 | 100/5 | 80 | 63 | 63 | ||||
16/20 | 250/150 | 150/5 | 100 | 80 | 63 | 63 | |||
20/31,5 | 250/200 | 200/5 | 160 | 100 | 80 | 80 | |||
31,5/50 | 400/400 | 400/5 | 200 | 200 | 100 | 100 | |||
40/80 | 630/630 | 600/5 | 400 | 200 | 160 | 100 | 100 | ||
500/100 | 1000/1000 | 1000/5 | 400 | 200 | 200 | 100 | 100 | 100 | |
